Koruma ve yeniden bağlantı
Cihaz gerilim, akım ve kaçak akım değerlerini izler. Bir hata algılandığında çıkış rölesini açarak devreyi keser. Değerler toparlanma süresi boyunca normal kalırsa, otomatik toparlanma ayarına göre yeniden bağlanır.
ÜRÜN DETAYI

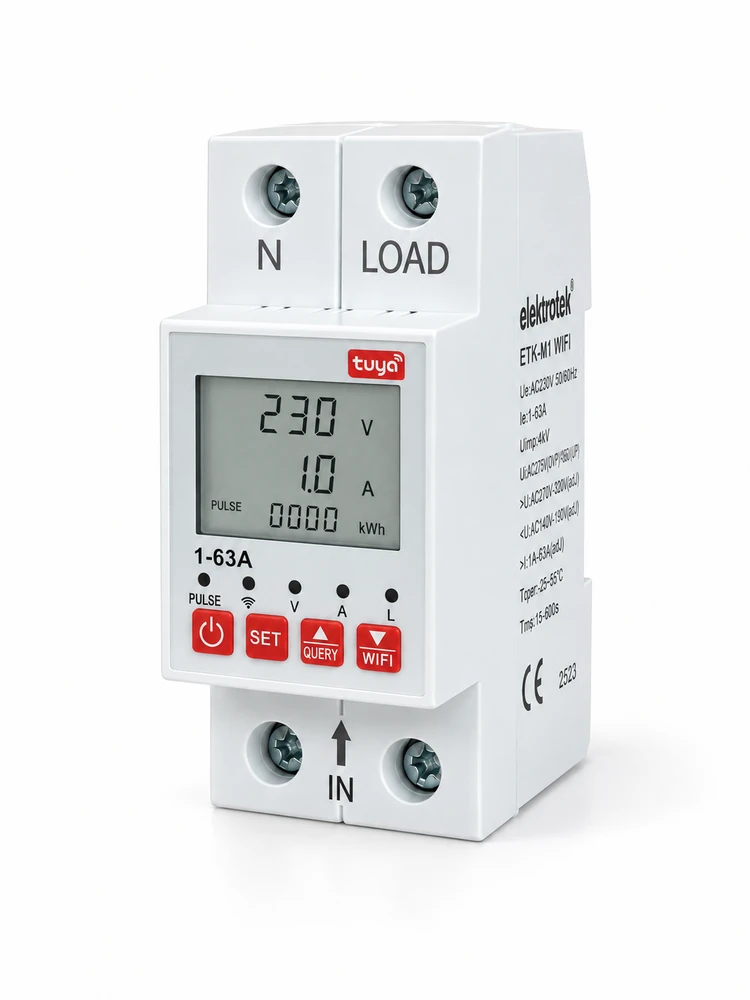

ETK-M1 WiFi Voltaj ve Akım Koruma Rölesi
WiFi özellikli monofaze model
İhtiyacınıza uygun koruma.
Gerilim, akım ve enerji değerlerini tek ekranda gösteren WiFi özellikli monofaze model.
1.699,00 TLKDV dahil · Ücretsiz kargo
Ödeme onayından sonra 3 iş günü içinde Sürat Kargo’ya teslim edilir.
Tüketici alışverişlerinde 14 gün cayma hakkı ve iade koşulları| Model | ETK-M1 WiFi |
|---|---|
| Ekran | LCD |
| Gövde üzerindeki akım aralığı | 1–63 A |
| Gösterim | Gerilim, akım ve enerji (kWh) |
| Bağlantı özelliği | WiFi / Tuya |
Kullanım kılavuzu / PDF indir ↓
Sisteminize uygun ürün seçimi, bağlantı ve ayarlar için teknik ekibimizden destek alabilirsiniz.
TEKNİK ÖZELLİKLER
Ürünü yakından tanıyın.
| Özellik | Değer |
|---|---|
| Anma besleme gerilimi | AC 220 V |
| Çalışma gerilimi | AC 50–350 V |
| Frekans | 50/60 Hz |
| Ayarlanabilir akım | 1–63 A |
| Azami çalışma akımı (kılavuz) | 90 A; 63 A ayar aralığından ayrı bir üst sınırdır |
| Gerilim hatasında açma gecikmesi | 0,5 sn |
| Kaçak akımda açma gecikmesi | < 0,1 sn |
| Yalıtım gerilimi / çıkış | 350 V / 1 normalde açık kontak |
| Gösterim | Gerilim, akım, kaçak akım ve enerji (kWh) |
| Bağlantı | WiFi; Tuya / Smart Life üzerinden kontrol |
| Montaj / boyutlar (G × Y × D) | DIN ray, 2 modül / 36 × 90 × 65,5 mm |
| Koruma / kirlilik derecesi | IP20 / 3 |
| Rakım | ≤ 2000 m |
| Çalışma sıcaklığı | −25…+55 °C |
| Depolama sıcaklığı | −30…+70 °C |
PARAMETRELER
Ayar aralıkları ve fabrika değerleri.
Fabrika değerleri bir başlangıç referansıdır. Uygulamanıza uygun koruma sınırları yetkili elektrikçi tarafından belirlenmelidir.
| Parametre | Ayar aralığı | Fabrika değeri |
|---|---|---|
| Aşırı gerilim (U>) | 220–300 V | 250 V |
| Düşük gerilim (U<) | 120–210 V | 170 V |
| Aşırı akım (I>) | 1–63 A | 63 A |
| Kaçak akım | 10–99 mA | 30 mA |
| İlk açılış gecikmesi (Ton) | 1–300 sn | 5 sn |
| Toparlanma gecikmesi (Tr) | 1–500 sn | 15 sn |
| Aşırı akım açma gecikmesi (Ta) | 0–600 sn | 90 sn |
| Ardışık aşırı akım hatası | Kapalı / 1–20 | 3 |
| Otomatik toparlanma | Açık / kapalı | Belirtilmemiş |
KULLANIM REHBERİ
Kontrol ve kullanım, adım adım.
Ayar menüsünü kullanma
SET tuşuna 2 saniye basın. QUERY değeri artırır, WIFI azaltır; uzun basma hızlı değiştirir. SET ile parametreler arasında ilerleyin ve End ekranından çıkarak kaydedin. 60 saniye işlem yapılmazsa değişiklikler kaydedilmeden menü kapanır.
Manuel açma / kapama
Normal çalışma sırasında açma/kapama tuşuna 0,5 saniye basıldığında çıkış açılır ve OFF görünür. Yeniden 0,5 saniye basıldığında otomatik çalışma moduna dönülür.
WiFi eşleştirme
Smart Life uygulamasını açıp hesabınıza giriş yapın. Telefonda WiFi ve Bluetooth’u açın. Cihazın WIFI tuşuna yaklaşık 3 saniye, gösterge yanıp sönene kadar basın. Uygulamadaki Cihaz ekle adımlarını izleyin. Kılavuz ve eşleştirme ekranında ürün ETK-M2 adıyla yer alabilir.
Uygulamadan kontrol
Uygulamada çıkışı açıp kapatabilir, Schedule bölümünden zaman programı oluşturabilir ve koruma parametrelerini düzenleyebilirsiniz. Enerji/gider takibi için kılavuzdaki Prepayment switch adımlarını izleyin. Ekran dili uygulama sürümüne göre değişebilir.
Enerji ve hata sorgusu
QUERY tuşuyla bakiye enerji, güç faktörü ve son hata ekranları arasında ilerleyin. Son hata ekranı hata türünü ve kaydedilen değerleri gösterir. Enerji sayacı sıfırlama işleminin tuş ve parola adımları PDF’nin 3. sayfasındadır.
Göstergeler
PULSE enerji sayacının etkinliğini, yeşil LED WiFi bağlantısını gösterir. U gerilim hatası, A aşırı akım, L kaçak akım göstergesidir. Ardışık aşırı akım nedeniyle Err oluşursa önce hata nedenini giderin; kılavuzdaki manuel sıfırlama adımını uygulayın.
TEKNİK DOKÜMAN
ETK-M1 WiFi kullanım kılavuzu
Teknik veriler, parametreler, bağlantı şemaları ve ölçü çizimleri tek PDF’de.
Bu ürünün PDF kılavuzunda model adı ETK-M2 olarak geçer. Doküman, ETK-M1 WiFi ürününe aittir.
