Üç fazı ayrı ayrı izleme
Her fazın gerilim ve akım değeri ayrı gösterilir. Cihaz aşırı/düşük gerilim, aşırı akım, faz gerilim asimetrisi ve etkinleştirildiğinde yanlış faz sırasını takip eder.
ÜRÜN DETAYI

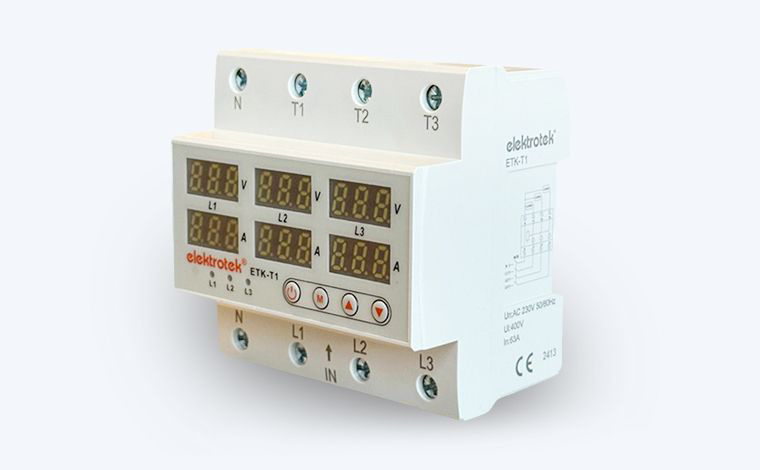

ETK-T1 63A Voltaj ve Akım Koruma Rölesi
Trifaze · 63 A
İhtiyacınıza uygun koruma.
Üç fazın gerilim ve akım değerlerini ayrı ayrı gösteren koruma rölesi. Ayarlanabilir sınırlar ve otomatik yeniden bağlantı ile elektrik sisteminizin korunmasına yardımcı olur.
2.999,00 TLKDV dahil · Ücretsiz kargo
Ödeme onayından sonra 3 iş günü içinde Sürat Kargo’ya teslim edilir.
Tüketici alışverişlerinde 14 gün cayma hakkı ve iade koşulları| Model | ETK-T1 63A |
|---|---|
| Sistem | Trifaze |
| Azami akım | 63 A |
| Besleme | AC 230 V, 50/60 Hz |
| Gerilim çalışma aralığı | 50–400 V |
| Yeniden bağlantı gecikmesi | 5–600 saniye |
| Koruma sınıfı | IP20 |
Kullanım kılavuzu / PDF indir ↓
Sisteminize uygun ürün seçimi, bağlantı ve ayarlar için teknik ekibimizden destek alabilirsiniz.
TEKNİK ÖZELLİKLER
Ürünü yakından tanıyın.
| Özellik | Değer |
|---|---|
| Anma besleme gerilimi | AC 230 V |
| Çalışma gerilimi | AC 50–400 V |
| Frekans | 50/60 Hz |
| Akım ayar aralığı | 5–63 A |
| Gerilim ölçüm doğruluğu | ≤ %1 |
| Aşırı gerilim açma süresi | 0,1 sn; ≥ 350 V durumunda 0,02 sn |
| Düşük gerilim açma süresi | ≥ 120 V: 0,5 sn; < 120 V: 0,1 sn |
| Aşırı akım açma süresi | Ayar ile 80 A arasında Ta; ≥ 80 A durumunda ≤ 0,1 sn |
| Asimetri açma gecikmesi | 10 sn |
| Geri dönüş farkı (histerezis) | Aşırı gerilim / asimetri: 5 V; düşük gerilim: 3 V |
| Yalıtım gerilimi / çıkış | 450 V / 1 normalde açık kontak |
| Elektriksel / mekanik ömür | 100.000 / 1.000.000 işlem |
| Montaj / boyutlar (G × Y × D) | DIN ray, 5 modül / 89,5 × 90 × 65,5 mm |
| Koruma / kirlilik derecesi | IP20 / 3 |
| Rakım | ≤ 2000 m |
| Çalışma / depolama sıcaklığı | −5…+40 °C / −25…+55 °C |
| Bağıl nem | 40 °C’de ≤ %50; yoğuşmasız |
PARAMETRELER
Ayar aralıkları ve fabrika değerleri.
Fabrika değerleri bir başlangıç referansıdır. Uygulamanıza uygun koruma sınırları yetkili elektrikçi tarafından belirlenmelidir.
| Parametre | Ayar aralığı | Fabrika değeri |
|---|---|---|
| Aşırı gerilim (U>) | 220–300 V | 250 V |
| Düşük gerilim (U<) | 120–210 V | 170 V |
| Başlangıç / yeniden bağlantı | 5–600 sn | 5 sn |
| Aşırı akım | 5–63 A | 63 A |
| Aşırı akım gecikmesi (Ta) | 5–600 sn | 15 sn |
| Faz gerilim asimetrisi | 20–99 V / kapalı | 50 V |
| Ardışık aşırı akım hatası | Kapalı / 1–20 | 3 |
| Çalışma modu | Senkron / asenkron | Senkron |
| Faz sırası kontrolü | Açık / kapalı | Kapalı |
| Otomatik yeniden bağlantı | Açık / kapalı | Açık |
KULLANIM REHBERİ
Kontrol ve kullanım, adım adım.
Senkron ve asenkron çalışma
Senkron modda fazlar birlikte kontrol edilir. Asenkron modda fazlar ayrı kontrol edilir; ilgili fazın hata durumuna göre kesme ve yeniden bağlantı gerçekleşir. Mod seçimi tesisatın ihtiyacına göre yapılır.
Ayar menüsü
M tuşuna 2 saniyeden uzun basın. ▲/▼ ile değerleri değiştirin, M ile ilerleyip onaylayın. Ayar sırasında L3 ekranı kullanılır. End/OK adımıyla çıkın. 60 saniye işlem yapılmazsa değişiklikler kaydedilmez.
Manuel kontrol ve hata sorgusu
Güç tuşuna 0,5 saniyeden uzun basarak manuel açma/kapama yapabilirsiniz. ▲ ile son hata yaklaşık 3 saniye gösterilir. Ardışık aşırı akım nedeniyle Err oluştuğunda önce arıza nedenini giderin ve güç tuşuyla kılavuzdaki sıfırlama işlemini uygulayın.
Hata göstergeleri
Asy faz gerilim asimetrisini, L1–L3–L2 yanlış faz sırasını, Err ardışık aşırı akım kilitlenmesini belirtir. Gerilim ve akım hataları ilgili fazın ekranından izlenebilir.
TEKNİK DOKÜMAN
ETK-T1 63A kullanım kılavuzu
Teknik veriler, parametreler, bağlantı şemaları ve ölçü çizimleri tek PDF’de.
Fabrika değerleri PDF’deki fabrika ayarları tablosundan alınmıştır; menü çizimlerindeki örnek değerler farklı olabilir.
Diğer koruma röleleri
Tüm ürünler ↗
