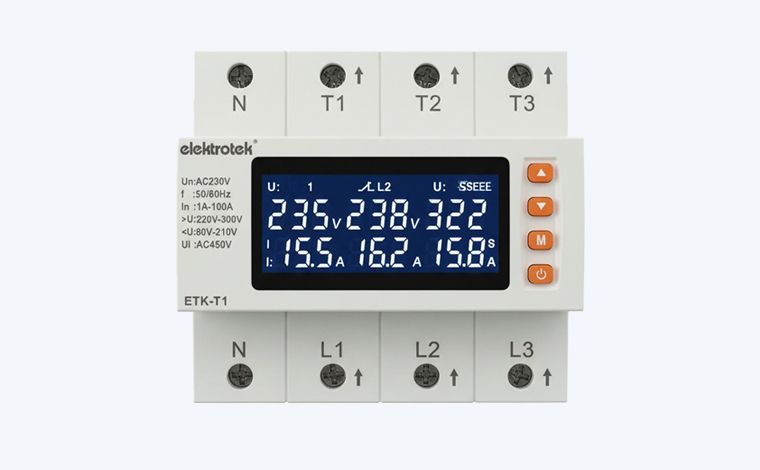

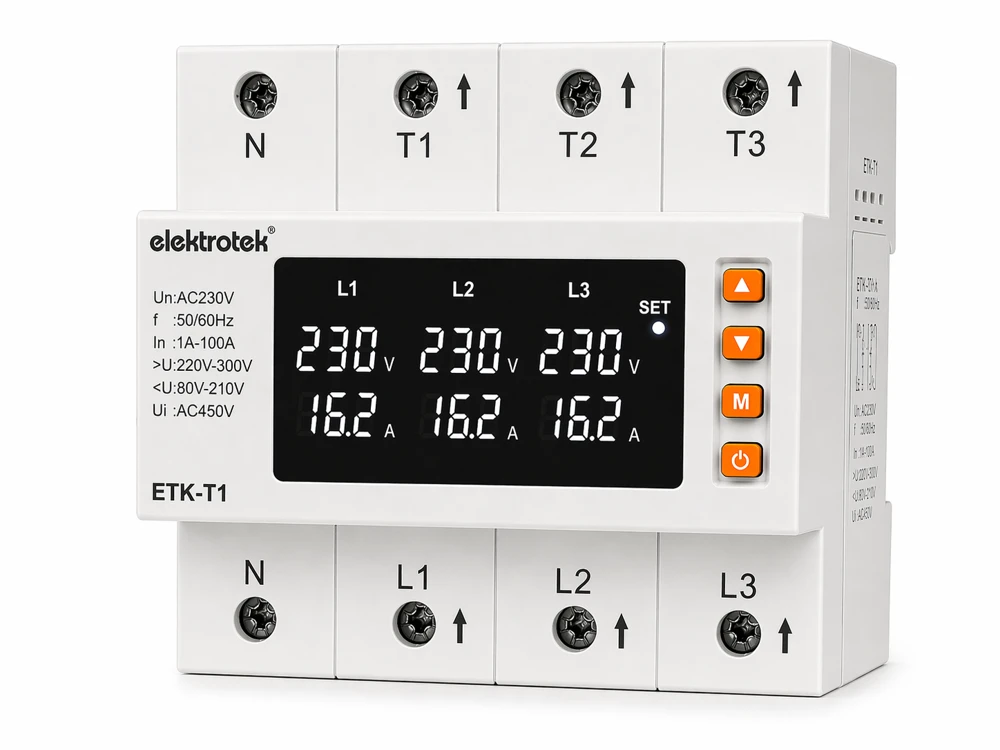

ETK-T1 100A Voltaj ve Akım Koruma Rölesi
Trifaze ayrışık · 100 A
İhtiyacınıza uygun koruma.
Üç fazlı sistemler için 100 A akım aralığına sahip ayrışık koruma rölesi. Geniş ekranda faz değerlerini birlikte görüntüleyin.
3.699,00 TLKDV dahil · Ücretsiz kargo
Ödeme onayından sonra 3 iş günü içinde Sürat Kargo’ya teslim edilir.
Tüketici alışverişlerinde 14 gün cayma hakkı ve iade koşulları| Model | ETK-T1 100A |
|---|---|
| Sistem | Trifaze ayrışık |
| Akım aralığı | 1–100 A |
| Besleme | AC 230 V, 50/60 Hz |
| Üst gerilim ayarı | 220–300 V |
| Alt gerilim ayarı | 80–210 V |
Kullanım kılavuzu / PDF indir ↓
Sisteminize uygun ürün seçimi, bağlantı ve ayarlar için teknik ekibimizden destek alabilirsiniz.
TEKNİK ÖZELLİKLER
Ürünü yakından tanıyın.
| Özellik | Değer |
|---|---|
| Anma besleme gerilimi | AC 230 V |
| Çalışma gerilimi | AC 65–450 V |
| Frekans | 50/60 Hz |
| Akım ayar aralığı | 1–100 A |
| İzin verilen azami akım | 120 A; 100 A anma değerinden ayrı bir üst sınırdır |
| Gerilim ölçüm doğruluğu | ≤ %1 |
| Asimetri açma gecikmesi | 10 sn |
| Geri dönüş farkı (histerezis) | Aşırı gerilim / asimetri: 5 V; düşük gerilim: 3 V; sıcaklık: 10 °C |
| Yalıtım gerilimi | 450 V |
| Elektriksel / mekanik ömür | 10.000 / 1.000.000 işlem |
| Bağlantı kesiti / sıkma torku | 2,5–35 mm² / 3,5 Nm |
| Montaj / boyutlar (G × Y × D) | DIN ray, 6 modül / 106 × 100 × 67,5 mm |
| Koruma / kirlilik derecesi | IP20 / 3 |
| Rakım | ≤ 2000 m |
| Çalışma sıcaklığı | −20…+55 °C |
| Depolama sıcaklığı | −30…+70 °C |
PARAMETRELER
Ayar aralıkları ve fabrika değerleri.
Fabrika değerleri bir başlangıç referansıdır. Uygulamanıza uygun koruma sınırları yetkili elektrikçi tarafından belirlenmelidir.
| Parametre | Ayar aralığı | Fabrika değeri |
|---|---|---|
| Aşırı gerilim (U>) | 220–300 V; 1 V adım | 250 V |
| Aşırı gerilim gecikmesi (To) | 0–5 sn; 0,1 sn adım | 0,5 sn |
| Düşük gerilim (U<) | 80–210 V; 1 V adım | 170 V |
| Düşük gerilim gecikmesi (Tu) | 0,1–5 sn; 0,1 sn adım | 0,5 sn |
| Aşırı akım | 1–100 A; 1 A adım | 100 A |
| Aşırı akım gecikmesi (Ta) | 0–600 sn; 1 sn adım | 90 sn |
| Kısa devre gecikmesi (Tsd) | 0–5 sn; 0,1 sn adım | 0,2 sn |
| İlk açılış gecikmesi | 1–300 sn; 1 sn adım | 5 sn |
| Yeniden bağlantı gecikmesi | 1–600 sn; 1 sn adım | 15 sn |
| Faz gerilim asimetrisi | 20–99 V / kapalı | 50 V |
| Ardışık aşırı akım hatası | Kapalı / 1–20 | 3 |
| Aşırı sıcaklık sınırı | 70–80 °C / kapalı | 70 °C |
| Aşırı sıcaklık gecikmesi | 1–300 sn | 10 sn |
| Çalışma modu | Senkron / asenkron | Senkron |
| Faz sırası kontrolü | Açık / kapalı | Kapalı |
| Otomatik yeniden bağlantı | Açık / kapalı | Açık |
| Fabrika ayarlarına dönüş | Açık / kapalı | Kapalı |
KULLANIM REHBERİ
Kontrol ve kullanım, adım adım.
Ayarları değiştirme
M tuşuna 2 saniyeden uzun basın. Parametreyi M ile seçin, ▲/▼ ile değeri değiştirin ve M ile onaylayın. End ekranında M ile çıkın. 60 saniye tuşa basılmazsa değişiklikler kaydedilmeden menü kapanır.
Gecikmeleri anlama
İlk açılış süresi cihazın enerjilendirilmesinden sonraki beklemedir; yeniden bağlantı süresi hata koşulu düzeldikten sonraki beklemedir. Kılavuza göre Tsd için 0 sn seçiminin gerçek karşılığı 0,04 sn’dir. Ayrıntılı akım/zaman koşulları ve açma karakteristiği PDF’de yer alır.
Manuel kontrol ve sorgu
Güç tuşuna 0,5 saniyeden uzun basarak manuel açma/kapama yapın. ▲ son hata bilgisini, ▼ iç sıcaklığı gösterir. Yaklaşık 3 saniye sonra normal gösterime dönülür.
Hata göstergeleri
Hot aşırı sıcaklığı, Asy faz gerilim asimetrisini, L1–L3–L2 yanlış faz sırasını, Err ardışık aşırı akım kilitlenmesini belirtir. Hata nedeni giderildikten sonra yeniden bağlantı ve sıfırlama için kılavuzdaki adımları izleyin.
TEKNİK DOKÜMAN
ETK-T1 100A kullanım kılavuzu
Teknik veriler, parametreler, bağlantı şemaları ve ölçü çizimleri tek PDF’de.
Tepki süreleri hata türü ve ölçülen değere bağlıdır. Ayrıntılı açma koşulları, bağlantı şemaları ve ölçü çizimleri PDF’de verilmiştir.
